YWT系列水輪機控制系統（微機調速器）

適用范圍

適用于工作容量 350 N·m 及以上沖擊式與反擊式水輪機控制。

產品特點

1、交直流雙電源一體化設計，可靠性高；

2、應用液壓行業標準閥件，維護方便；

3、 采用PLC控制技術，本體高速數字測頻；

4、 彩色觸摸屏作為人機接口，操作方便；

5、自適應孤網運行與一次調頻等運行工況；

6、自帶試驗與錄波分析功能；

7、 數字閥、比例伺服閥、伺服電機等多種電液轉換裝置可選配置或冗余配置

8、額定工作油壓為 2.5Mpa~16Mpa可選配置

9、 機械液壓系統模塊化設計

10、封閉式油箱，清潔油液，延長壽命

16Mpa微機調速器

主要技術指標

1、調節規律     并聯PID

2、 測頻方式 殘壓測頻，齒盤測頻（選配）

3、 頻率測量分辨率     <0.003Hz

4、水輪機控制系統轉速死區    大型≤0.02%     中型≤0.06%        小型≤0.1%

5、 永態轉差系數bp 0～10%

6、比例增益Kp 0~20.0

7、積分增益Ki 0~10 1/s

8、 微分增益Kd 0~5 s

9、人工轉速失靈區 -2%～2%

10、頻率給定整定范圍 -10%~10%

11、 功率給定調節范圍 0～120%

12、 開度給定可調范圍 0～105%

13、 接力器不動時間 ≤0.2s

主要功能

1、 維持機組轉速在額定轉速附近，滿足電網一次調頻要求；

2、完成調度下達的功率指令，調節水輪機組有功功率，滿足電網二次調頻(AGC)要求；

3、完成機組開機、停機、緊急停機等控制任務；

4、執行計算機監控系統的調節及控制指令。

5、自動/手動調節功能

6、工況自動轉換功能

7、雙微機冗余控制（選配）

8、 孤網或小網調節功能

9、 故障容錯、智能診斷、實時報警與事件記錄

10、 一鍵開機與一鍵停機

11、RS-485和以太網通訊

12、頻率調節、開度調節、功率調節和按水位調節等多種調節方式

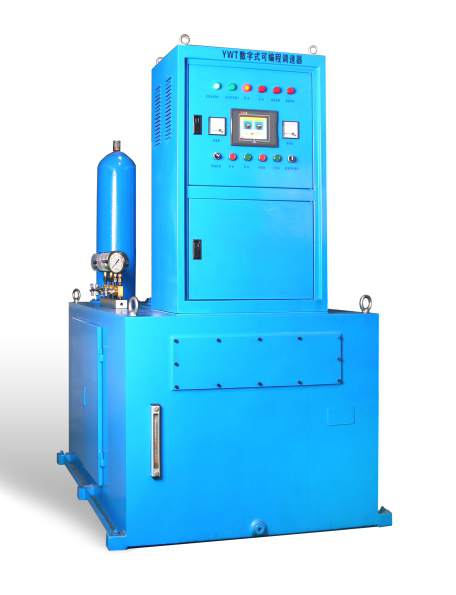

16Mpa微機調速器

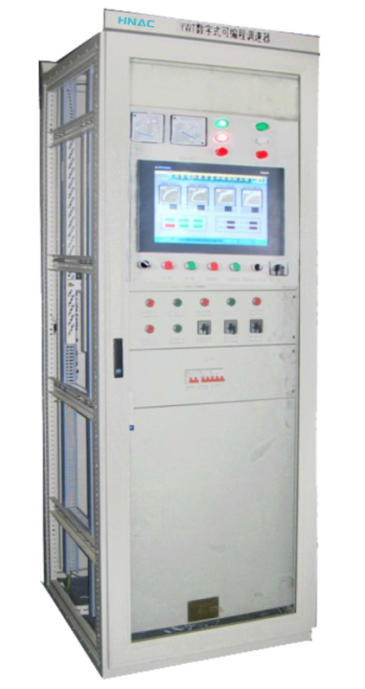

大調速功的微機調速器控制柜

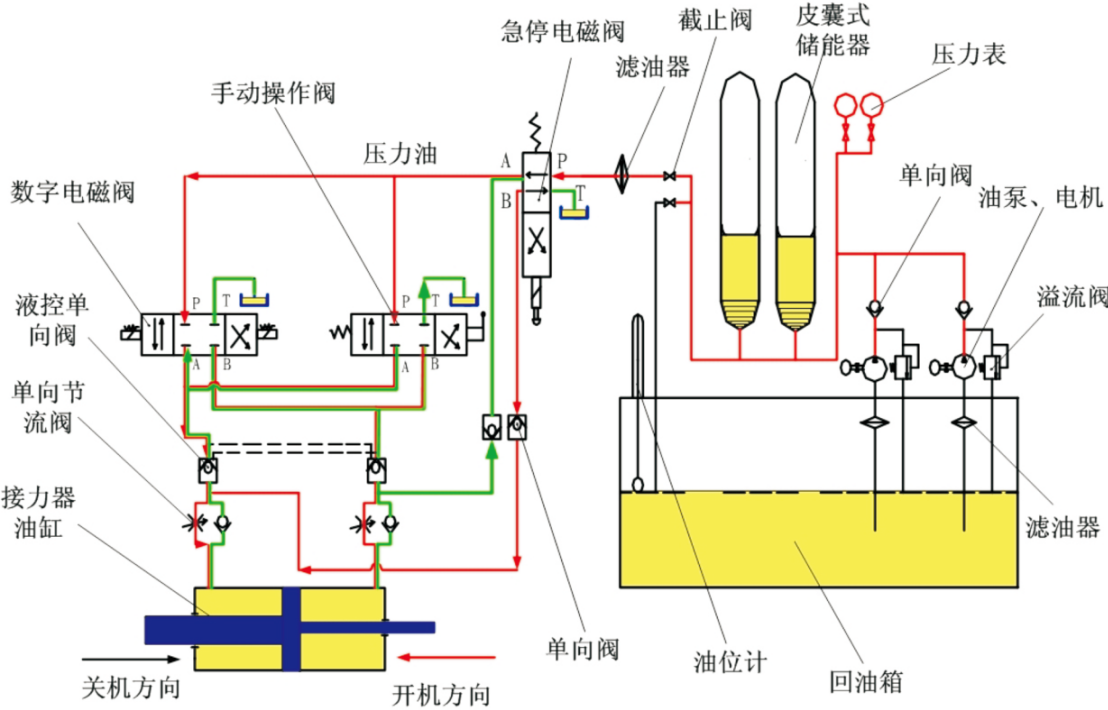

16Mpa調速器液壓系統
