高壓機組智能化改造方案

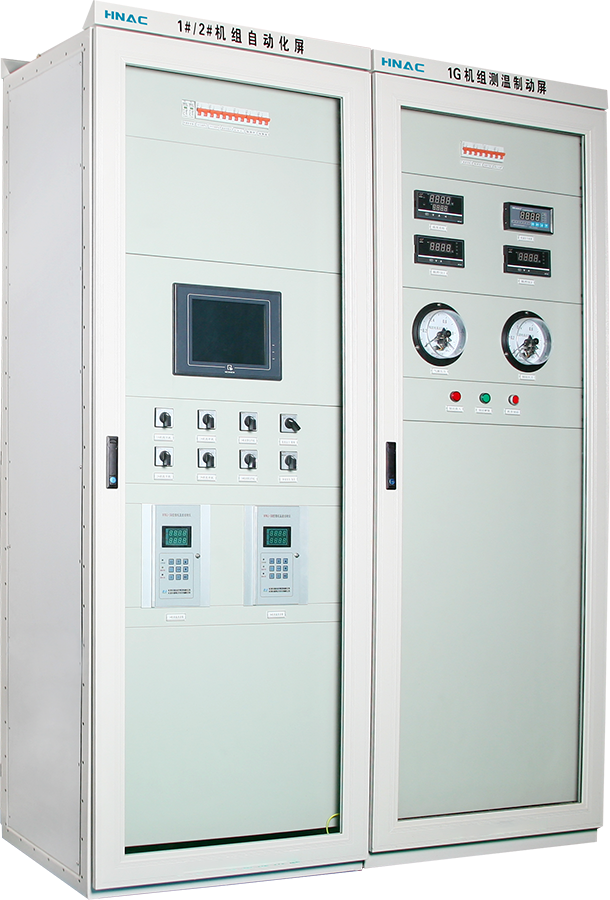

機組 LCU 屏

?功能 : 完成水輪發電機組的自動開機、同期、停機、發電機有功 功率調節、無功功率調節及發電機工況的

轉換、保護，實現電 量及非電量參數的監測 , 實現蝶閥、閘閥、球閥等進水閥的控制， 實現機組狀態量告警

及保護動作 ( 如軸承溫度、導葉、甩負荷 )。

?特點 : 一鍵自動開停機，采用 PID 算法實現快速、平穩調節。

公用LCU屏

?功能 : 完成油、氣、水等公用系統的控制、調節、保護，實現油、 氣、水等輔機系統各參數的監測，

實現水庫水位、前池水位、 尾水位及流量的監測，實現與廠站直流電源的控制與通訊、電 度計量的通訊等。

?特點 : 自動閉環控制，采用 PID 算法實現快速、平穩調節。

開關站 LCU 屏

?功能 : 完成開關站各斷路器、開關位置的的監視和控制。

閘門 LCU 屏

?功能 : 完成各種閘門 ( 平板閘門、弧形閘門、單吊、雙吊等 ) 的 自動監視和控制、調節、保護等，可

實現開度、荷重等參數的監測。

PWL 勵磁系統

?應用范圍 : 適用機組容量 0.1MW 到 300MW 范圍內自并勵、它 勵等不同方式的可控硅勵磁系統。

?主要特點 : 雙 32 位高性能 CPU(DSP+ARM)，嵌入實時操作系統， 算法成熟、控制精度高、調試

維護簡單、擴展和兼容性強。

YWT 調速器系統

?應用范圍 : 適用于工作容量 350N·m 及以上沖擊式與反擊式水 輪機。其中 YWCT 系列用于沖擊式

微機調速，YWST 系列用于 軸流式、貫流式機組的導葉、槳葉雙調控制。

?主要特點 :16MPa 高油壓，結構緊湊、可靠性高、響應速度快、 調試維護簡單、擴展和兼容性強。

繼電保護系統

DMP300系列保護測控裝置

?主要特點 : 雙 32 位高性能 CPU(DSP+ARM)，嵌入式實時操作 系統，算法成熟、精度高、支持

雙以太網通訊。

HZP600系列保護測控裝置

?主要特點 : 雙 32 位高性能 CPU(DSP+ARM)，嵌入式實時操作 系統，算法成熟、抗干擾性強、精度高、

支持雙以太網通訊、彩色液晶顯示。

高低壓配電系統

1. KYN61-40.5.鎧裝移開式交流金屬封閉開關設備 適用于額定電壓 35kV、額定頻率 50Hz 的三相交流電力系統。

2.KYN28A-12 型戶內金屬鎧裝抽出式開關設備 適用于額定電壓 12kV、額定頻率 50Hz 的三相交流單母線及單母 線分段系統。

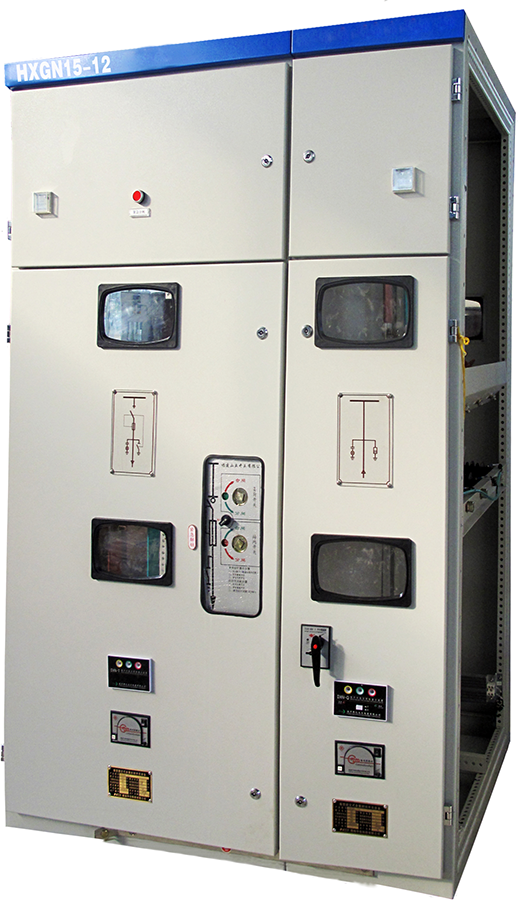

3.HZXGN-12.箱型固定式金屬封閉開關設備 ( 簡稱“環網柜 ") 適用于額定電壓 10kV、額定頻率 50Hz 的三相交流電力系統。

4.HNMNS.低壓抽出式開關柜 適用于額定電壓 400V 及以下、額定頻率 50Hz 電力系統的供配電 設備，采用模數化抽屜式饋線

單元組合、C 型材結構、基于 ABB 低壓抽屜柜優化改進。
